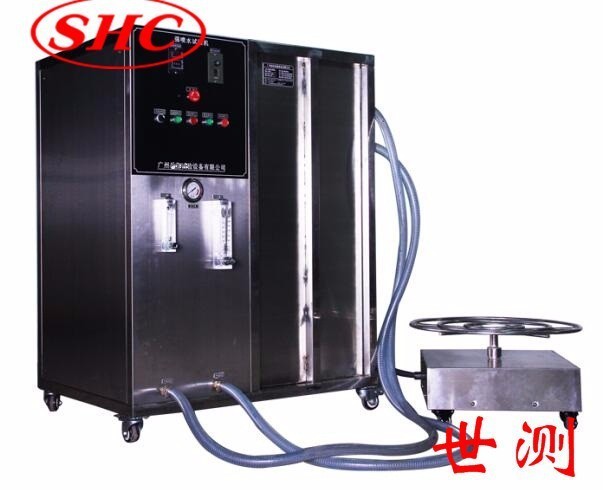

IPX5-6強沖測試機 SC-IPX56A

強沖測試機IPX5/6防水測試工裝SC-IPX56

用于進行產品的IPX5、IPX6測試。

IPX5是指防止噴射的水侵入；防止來自各方向由噴嘴噴射出的水進入器具造成損壞;IPX6是指防止大浪的侵入，防止因大浪的侵襲而浸水器具造成損壞。

IPX5噴水試驗 指噴嘴的噴水口內徑為6.3mm,使試驗樣品至噴水口相距為2.5~3m，水流量為12.5 L/min（750 L/h）；試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)zui少3min。

IPX6 強烈噴水試驗指噴嘴的噴水口內徑為12.5 mm；使試驗樣品至噴水口相距為2.5～3m，水流量為100 L/min（6000 L/h）；試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）zui少3min。

 強沖測試機IPX5/6防水測試工裝SC-IPX56

噴水測試設備根據標準GB4208-93、GB10485、IEC60529-2001《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為5/6（IPX5/IPX6）的防水試驗。該設備滿足IP防護等級IPX5/IPX6的測試要求.

   本機適用電器、電子設備等外殼的防護等級評估，針對由于水進入外殼內對設備造成的有害影響測試，以檢測外殼的防水性能。

   廣州世測儀器設備有限公司（shice17.com）IPX5/IPX6防水試驗裝置設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

IPX5-6強沖測試機 SC-IPX56A

強沖測試機IPX5/6防水測試工裝SC-IPX56

1、分體式結構，安全可靠。
2、設備機架、試樣轉臺全部采用優質鋁合金及SUS304#不銹鋼板制作，確保長時間使用不生銹。
3、轉臺電器部分全密封，有效防止進水漏電。
4、轉臺使用調速電機，速度在標準范圍內無級可調，并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。
5、噴水流量通過流量計調整，手動調節。
6、電器元件全部采用如LG、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
7、自帶水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警監測，有效防止水泵缺水干轉而損壞。
8、測試時間通過時間繼電器控制，簡單實用；可設定：0-999min（可調），測試完成后，自動停機；（IPX56AS：測試時間可在觸控屏上設定）。

IPX5-6強沖測試機 SC-IPX56A

強沖測試機IPX5/6防水測試工裝SC-IPX56

IPX5/6噴水測試設備主要技術指標：

1.  型號：世測SC-IPX5/X6

2.  IPX5孔徑：6.3mm

3.  IPX6孔徑：12.5mm

4.  IPX5水流量：12.5±0.625L/min

5.  IPX6水流量：100±5L/min

6.  水壓：按規定水流量調節

7.  噴頭口距離測試產品:2.5m～3m

8.  壓力表

9.  多級不銹鋼水泵

10. IPX5流量計5-20L/m

11. IPX6流量計10-110L/m

12. 計時器：

13. 配有適中的圓形轉盤直徑600mm（放樣品用）1~5r/min轉速可調

IPX5/6噴水測試設備結構材質：

強沖測試機IPX5/6防水測試工裝SC-IPX56

1.  供水系統為SUS不銹鋼封板制作，機架采用成型鋁。

2.  供水水箱：使用材質不銹鋼

3.  噴嘴：依照IEC60529之規格承制

4.  加壓供水循環水泵設備：不銹鋼

5.  安全系統：加壓水泵機過載警示

6.  不銹鋼空置物架直徑為600mm轉盤。

IPX5/6噴水測試設備控制面板：

強沖測試機IPX5/6防水測試工裝SC-IPX56

1.  無熔絲開關斷路器

2.  控制器（0～9999min）

3.  加壓泵，附啟動開關指示燈及電磁開關

4.  水壓表：0～0.6Mpa

5.  流量計：0～20L/min

6.  轉盤:轉盤馬達轉速調節器

升降載物旋轉臺：

強沖測試機IPX5/6防水測試工裝SC-IPX56

1、試驗臺zui大承重：100KG。

2、轉臺轉速：1-5轉/分可調，亦可每分鐘360°分四段90°間續轉動，旋轉臺傾斜0-15o可調

3、載物臺材質：SUS304不銹鋼，直徑ф600mm。

4、轉臺臺面可升降至測試中心點，高度可自由調節，（實際調節高度根據客戶試驗物品要求而定）。

5、正反轉控制，轉動動作由控制柜控制。

6、載物旋轉臺內馬達(DC24V 含減速機 減速比1:300)一個

7、轉臺配有防水插座、可進行導電試驗。

電源

80VAC 50HZ(電壓波動≦±10%)

連接地保護

接地電阻≦4Ω
