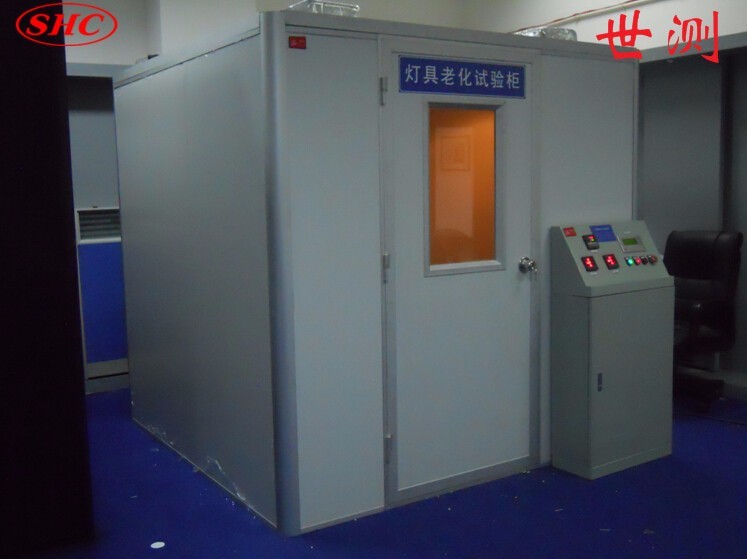

燈具恒溫及耐久性試驗室根據GB7000.1-2002標準12.3.1條款要求而設計計制造的專用試驗成套設備。 該設備可實現燈具試驗的環境溫度控制，采用循環加熱或冷卻室內空氣的方式，溫度傳感器適時探測、采用先進PID控制技術，使其穩定在設定的范圍內。設備具有超溫探測、斷路檢測、短路檢測等檢測功能，并記錄發生故障時間及已完成的試驗次數。并提供多種燈具安裝平板、平臺、掛鉤及擋光隔板以適應多種不同燈具測試。
詳細說明：
燈具恒溫及耐久性試驗室根據GB7000.1-2002標準12.3.1條款要求而設計計制造的專用試驗成套設備。
該設備可實現燈具試驗的環境溫度控制，采用循環加熱或冷卻室內空氣的方式，溫度傳感器適時探測、采用先進PID控制技術，使其穩定在設定的范圍內。設備具有超溫探測、斷路檢測、短路檢測等檢測功能，并記錄發生故障時間及已完成的試驗次數。并提供多種燈具安裝平板、平臺、掛鉤及擋光隔板以適應多種不同燈具測試。
設備規格
項 目 | 說 明 | |||
適用標準 | 符合IEC60598/GB7000.1-2002標準12.3.1條款要求 | |||
設備組成 | 測試室 | 工作室尺寸 | （5M×4M×3M）可根據客戶實際需要訂做。 | |
控制柜 | 500mmX1200mmX1800mm | |||
樣品測試架 | 多功能組合式測試架。 | |||
樣品測試電源 | 本機電源380V、25KVA；測試電源詳見電源規格。 | |||
溫控系統 | 測試范圍 | 溫度范圍 | 20℃-50℃ | |
濕度范圍 | 無要求 | |||
溫控精度 | 溫度偏差 | ≤±2℃ | ||
升降溫速率 | 升溫速率 | ≥1℃/min(25℃~+50℃約25min) | ||
降溫速率 | ≥1℃/min(+50℃-25℃約30min) | |||
燈具檢測系統 | 測試輸入電源規格 | AC380V、40KW | ||
檢測系統的控制 | 控制方式 | 工業控制PLC配專用控制監控人機介面 | ||
測試周期設定 | 0-1000000個 | |||
通電時間設定 | 0-99999999S（或H） | |||
斷電時間設定 | 0-99999999S（或H） | |||
系統原理及功能
項 目 | 說 明 | |||
溫 度 控 系 統 | 調節方式 | 強制循環通風，控制系根據控制器設定點的溫度，通過PID自動運算輸出的結果控制加熱器的輸出量，zui終達到一種溫控的動態平衡。 | ||
循環裝置 | 多區位風機強制內循環，采用軸流風機強制室內空氣循環，通過調節風口的氣流，改善室內溫度的均勻性。 | |||
加熱系統 | 不銹鋼電加熱器，加熱器分多組，控制程序根據與設定溫度點的偏差智能開通其中一組、多組同開。 | |||
冷卻系統 | 冷卻系統結構 | 1、 工業制冷機制冷降溫。2、 引入室外冷氣降溫：設備安裝有一個室外溫度傳感器，室內需要降溫時當室外溫度低于室內溫度時，引入室外冷氣；否則采用工業制冷機強制降溫。 | ||
冷凍壓縮機 | 采用法國泰康全封閉冷凍壓縮機。 | |||
冷凝器 | 殼管式冷凝器 | |||
蒸發器 | 斜率式FIN-TUBE蒸發器 | |||
技術特征 | 1、 加熱與冷卻系統是兩個獨立部分，既可獨立使用又可以綜合使用。 | |||
燈 具 檢 測 系 統 | 樣品電源電壓調節 | 每路有獨立的輸出電壓調壓器，可按樣品的電源電壓要求進行調整。 | ||
樣品電源插座 | 萬能三孔插座，可適用多國標準插頭 | |||
斷路檢測 | 當樣品因斷路無電流時，電流表處于低電流報警輸出狀態，則程序判定為斷路。 | |||
短路檢測 | 當樣品因短路的瞬間，電壓表處于低電壓報警輸出狀態，則程序判定為短路。 | |||
燈具測試架 | 客戶自備或另行報價 | |||
控 制 系 統 | 控制軟件 | PLC梯型 | ||
PLC控制器 | 三菱或松下 | |||
電壓調節 | 手動 | |||
狀態監控 | ||||
安全保護措施 | 1、 電源漏電報護。2、 高低溫報護。3、 風機過熱保護、防干燒保護。4、 壓縮機過熱、過載、過流、超壓保護。5、 電源缺相報護。6、 報警方式：聲光報警、故障查詢。 | |||
