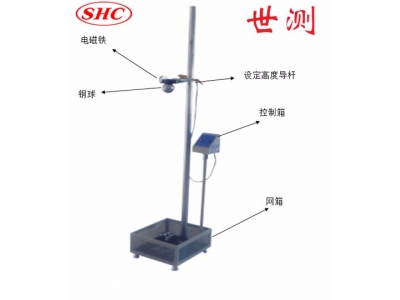

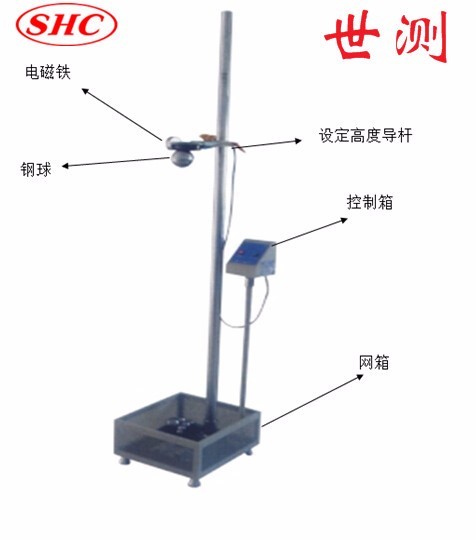

本試驗裝置是按照GB2423.55、GB7000、IEC60068-2-75標準中的Test Ehc垂直沖擊試驗要求。用于家用及及類似用途電器的外殼機械強度測試。
產品概述
本試驗裝置是按照GB2423.55、GB7000、IEC60068-2-75標準中的Test Ehc垂直沖擊試驗要求。用于家用及及類似用途電器的外殼機械強度測試。
技術參數
1、高度行程：0-1000mm；
2、錘頭：標配5J，不銹鋼
3、導管：標配>Φ65×300mm長導管
3、釋放方式：電磁鐵釋放
4、跌落高度與錘頭質量對照表:
能量/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
等效質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
跌落高度±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度導出，g圓整取值10m/s2。 | |||||||||||||||
操作步驟
按相關標準要求選擇適當錘頭，將試樣置于導管底部， 然后將錘頭放置在電磁鐵處，按釋放按鈕，則沖擊錘頭自由跌落沖擊試樣。
