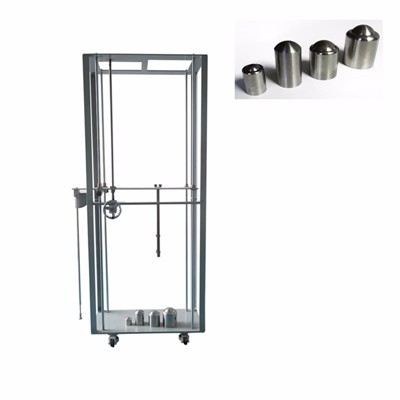

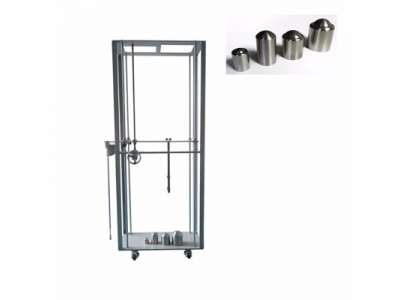

高能量擺錘沖擊試驗裝置
本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。
- 型號： SC-GCJ14
- 品牌： 廣州世測（SHC)
- 技術標準： 符合GB2423.55-2006及GBT20138-2006對試驗設備的要求
產品概述
本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。
技術參數
1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；
2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。
3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。
4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系
6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
標準參數及圖片參考
表1 撞擊元件特性
能量/J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
等效質量±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
材料 | 尼龍 | 鋼 | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5（20） | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2（10） | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
l/mm | 根據等效質量調整確定，見附錄A | |||||
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. | ||||||
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。 | ||||||
表2 跌落高度
能量/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
等效質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
跌落高度±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度（g）導出，g圓整取值10m/s2。 | |||||||||||||||
表3 IK代碼及其相應碰撞能量的對應關系
IK代碼 | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
碰撞能量/J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示 | |||||||||||
a 按本標準為無防護 | |||||||||||
