本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。 該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關等。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統，通過示波器接口，可清楚地看到對應的開關負載時序及波形。 設備采用鋁合金機架，不銹鋼封板，由伺服電機+滾珠絲桿驅動，7寸彩色觸摸屏顯示及設置測試參數，PLC 控制。可預置試驗次數、試驗速率、行程和旋轉角度（最多可設 10 個角度）。帶有電流顯示功能，能顯示樣品的電流。三套線性開關夾具，方便操作，簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數，到設定次數時可報警； 當有報警發生時，即自動停止試驗。
產品名稱

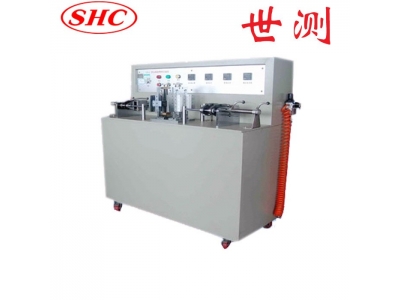

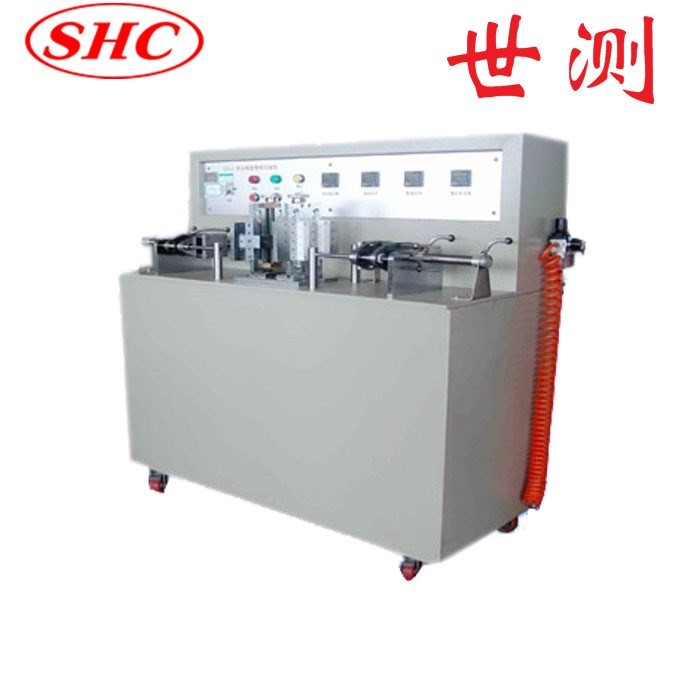

線性開關機械壽命試驗機儀SC-KGJ02 伺服型
產品概述
本試驗儀是根據 GB16915.1/IEC60669-1 第 18、19 章進行開關電氣耐久性試驗的專用設備。同時可按照 GB2099.1等其它標準做成壽命試驗機儀。
該設備適用于額定電流不大于 16A的按鈕開關、撥動開關、推拉開關等。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統，通過示波器接口，可清楚地看到對應的開關負載時序及波形。
設備采用鋁合金機架，不銹鋼封板，由伺服電機+滾珠絲桿驅動，7寸彩色觸摸屏顯示及設置測試參數，PLC 控制。可預置試驗次數、試驗速率、行程和旋轉角度（zui多可設 10 個角度）。帶有電流顯示功能，能顯示樣品的電流。三套線性開關夾具，方便操作，簡單實用。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數，到設定次數時可報警； 當有報警發生時，即自動停止試驗。
技術參數
輸入電壓/頻率：AC220V±10% / 50Hz
整機設 3 個工位，；三個為線性動作試驗，可同時做三個同類開關試驗。
動作zui快速率：開關一個周期/1s
線性動作zui大行程： 150mm（可調）；
可進行慢速試驗（旋轉動作 9°/S，線性動作 5mm/S），加快速度（旋轉動作 90°/S，線性動作 80mm/S）等試驗。根據開關額定電流的大小，每分鐘操作的頻率（30 次/min、15 次/min、7.5 次/min）均能設置。
采用伺服電機驅動，PCL 控制，觸摸屏操作，控制精度高，動作距離、旋轉角度、試驗次數等均能方便地進行設置。
配負載接口，連接負載可做加載試驗。
其它可訂制。
主要技術參數及使用環境
序號 | 項目 | 參數 | 備注 |
1 | 電源 | AC220V±10%/50Hz | |
2 | 工位 | 3工位，三個線性工位，三個旋轉工位 | |
3 | 操作界面 | 7英寸彩色LCD觸摸屏 | |
4 | 驅動方式 | 伺服電機+滾珠絲桿 | |
5 | 控制系統 | PLC控制 | |
6 | 試驗次數 | 0～999999次，可預置 | |
7 | 導通時間 | 0～99.9s，可預置 | |
8 | 關閉時間 | 0～99.9s，可預置 | |
9 | 試驗行程 | 線性：-40～110mm，可預置 旋轉: 0～360°，可預置 | |
10 | 試驗速率 | 線性：0～100mm/s，可預置 旋轉: 0～90°/s，可預置 | |
11 | 大氣壓力 | 80～106kpa | |
12 | 環境溫度 | 5～40°C | |
13 | 相對濕度 | （20～90）%RH | |
14 | 使用場所 | 無劇烈搖動、振動，無電磁干擾、無塵埃、無爆炸性及腐蝕性氣體、散熱良好 | |
15 | 外形尺寸及重量 | L*W*H=880*730*520mm,120kg |
